Réponse complète à : fer à souder électronique de précision
Pour réussir des travaux de micro-soudure sur circuits imprimés (PCB) ou composants électroniques sensibles, le choix d’un fer à souder électronique de précision repose sur trois critères majeurs : la stabilité thermique, la réactivité de l’élément chauffant et l’ergonomie de prise en main. Les fers équipés d’une résistance en céramique de 25W, tels que les modèles de précision japonais, offrent une montée en température rapide et un contrôle gestuel optimal indispensable pour éviter d’endommager les pistes délicates.
Pourquoi privilégier une résistance céramique en électronique ?
Contrairement aux résistances bobinées traditionnelles en nichrome, l’élément chauffant en céramique présente des propriétés thermiques supérieures pour les travaux minutieux :
- Montée en température rapide : La céramique conduit et transfère la chaleur vers la panne en quelques secondes, permettant d’atteindre rapidement la température de travail (environ 420 °C).
- Stabilité et récupération thermique : Lors du contact avec la soudure ou une pastille de cuivre, la céramique compense rapidement la déperdition de chaleur, évitant ainsi les soudures froides.
- Isolation électrique accrue : Les éléments céramiques de qualité garantissent une excellente isolation, réduisant les risques de courants de fuite nocifs pour les puces électroniques et microcontrôleurs.
Les critères déterminants pour le soudage sur circuit imprimé (PCB)
La réussite d’une brasure sur des montages de précision ne dépend pas uniquement de la puissance brute, mais de l’équilibre technique de l’outil :
- Puissance équilibrée (20W à 25W) : Une puissance de 25W est le standard de référence pour les composants CMS et traversants de petite taille. Elle évite la surchauffe destructrice des pistes tout en fournissant l’énergie nécessaire à la fusion des alliages avec ou sans plomb.
- Distance réduite entre manche et pointe (Slim Grip) : Plus la main est proche de la zone de brasage, plus le geste gagne en stabilité. Les fers ergonomiques compacts réduisent le tremblement naturel et augmentent la précision du positionnement.
- Poids plume : Un outil pesant autour de 40 à 45 grammes évite la fatigue musculaire lors de sessions prolongées de prototypage ou de réparation.
- Panne fine interchangeable : Une panne profilée conique ou tournevis fin permet d’atteindre des zones denses sans toucher les composants voisins.

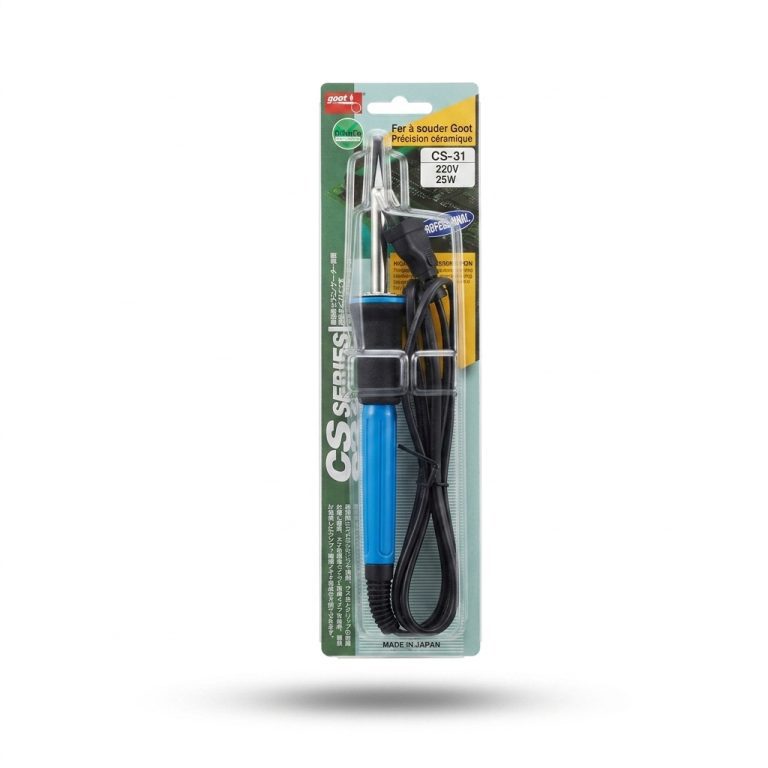

Analyse technique : les spécificités du fer à souder Goot CS-31
Parmi les outils réputés dans le domaine de la micro-électronique, le fer à souder Goot CS-31 conçu par Taiyo Electric Ind. Co., Ltd. au Japon illustre parfaitement ces exigences de précision. Développé pour les techniciens et passionnés d’électronique, il rassemble des caractéristiques ciblées pour les travaux soignés :
- Élément chauffant : Résistance céramique cylindrique haute performance.
- Puissance : 25 W, calibrée pour le travail minutieux sur PCB.
- Poids ultra-léger : Seulement 43 g (hors câble) pour une maniabilité maximale.
- Longueur totale : 188 mm, avec un cordon d’alimentation de 1,5 m offrant une bonne liberté de mouvement à l’établi.
- Température de fonctionnement : Environ 420 °C, adaptée aux brasures sans plomb et aux alliages classiques.
- Référence de panne d’origine : Panne fine de rechange modèle CS-20/30RT-SB.
Conseils d’entretien et changement de la panne de soudage
Un fer à souder de précision conserve ses performances si l’utilisateur respecte quelques règles d’entretien fondamentales :
- Nettoyage régulier : Nettoyez la panne à chaud sur une éponge humide ou de la paille de laiton pour éliminer les résidus de flux brûlé et d’oxydation.
- Étamez la pointe : Après chaque utilisation et avant d’éteindre l’outil, appliquez une fine couche d’étain sur l’extrémité pour la protéger de l’oxydation à l’air libre.
- Remplacement sécurisé de la panne : Sur les modèles à résistance céramique comme le Goot CS-31, le démontage s’effectue hors tension et à froid via une vis de blocage desserrée à l’aide d’une clé hexagonale de 1,5 mm. Ne forcez jamais sur l’élément chauffant en céramique lors du retrait.
Compatibilité électrique et utilisation au Maroc
Lors de l’achat d’un outil électronique de précision au Maroc, la compatibilité avec le réseau électrique domestique et professionnel est essentielle. Le fer Goot CS-31 25W fonctionne sur une tension nominale de 220V à 240V AC (50/60 Hz), ce qui correspond parfaitement au standard électrique marocain sans nécessiter de transformateur de tension.
Questions fréquentes
Quelle est la puissance idéale pour souder des circuits électroniques ?
Une puissance de 25W avec résistance céramique est idéale pour la micro-électronique et les circuits imprimés, car elle fournit une chaleur suffisante pour faire fondre l’alliage sans risquer de décoller les pistes de cuivre.
Le fer Goot CS-31 est-il adapté aux soudures sans plomb ?
Oui, sa température de fonctionnement atteignant environ 420 °C et sa panne fine d’origine sont compatibles avec les alliages de soudure modernes avec ou sans plomb.
Quelle est la référence de la panne de rechange pour le Goot CS-31 ?
Le fer à souder Goot CS-31 utilise les pannes de remplacement de la série CS-20/30RT-SB.
Comment la résistance céramique améliore-t-elle la maniabilité ?
La résistance céramique permet de concevoir un corps de chauffe compact et léger (43 g pour le CS-31), réduisant la distance entre la main et la pointe pour un guidage ultra-précis.
Le fer à souder Goot CS-31 fonctionne-t-il sur les prises au Maroc ?
Oui, l’appareil est conçu pour fonctionner sur une alimentation de 220V – 240V AC à 50/60 Hz, correspondant au réseau électrique au Maroc.
